رینگ موتور

· طراحـی رینـگ توسـط شـرکت KIEK GERMANYبـا همـکاری شـرکتهای رینـگ سـاز اروپایـی، ژاپنـی و آمریکایـی

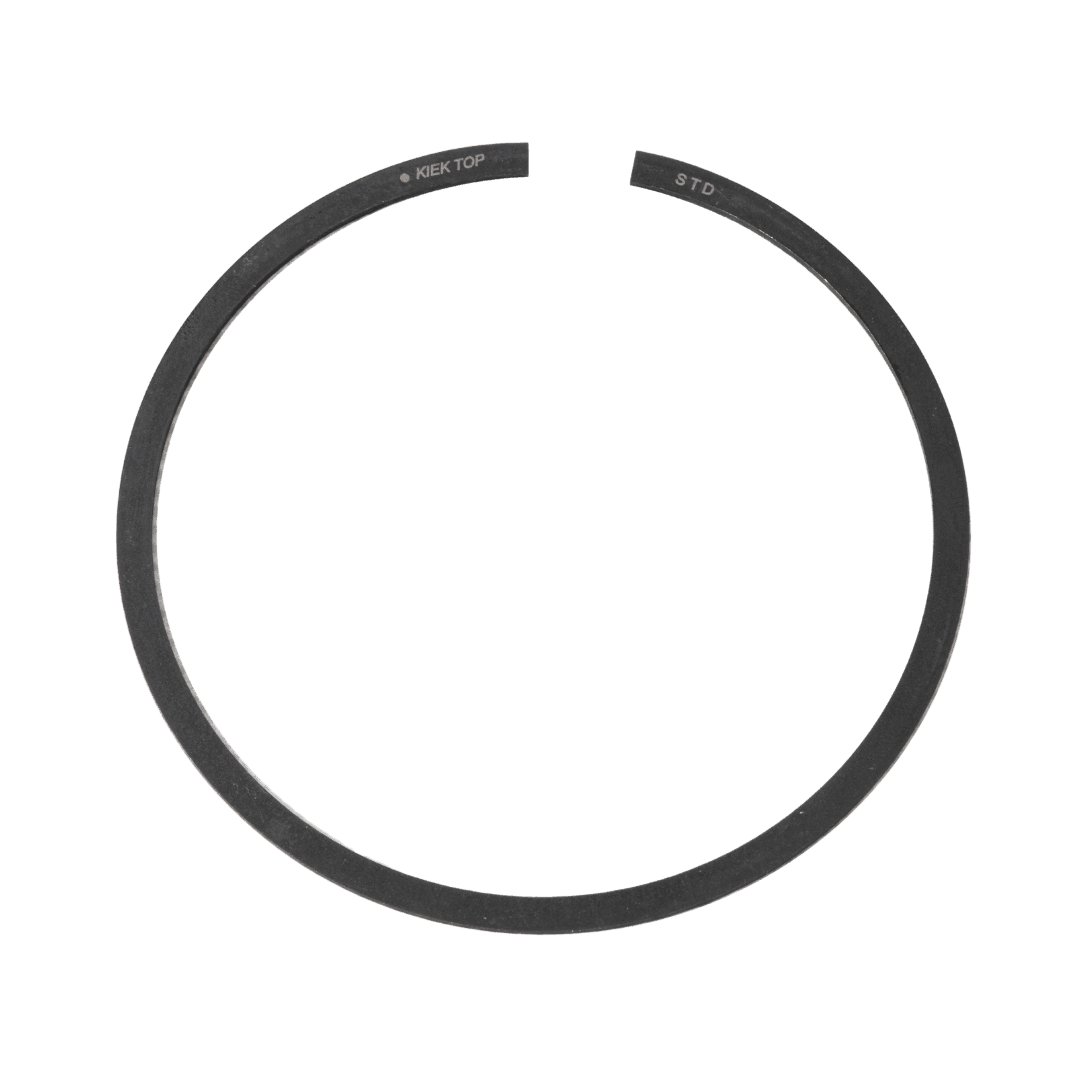

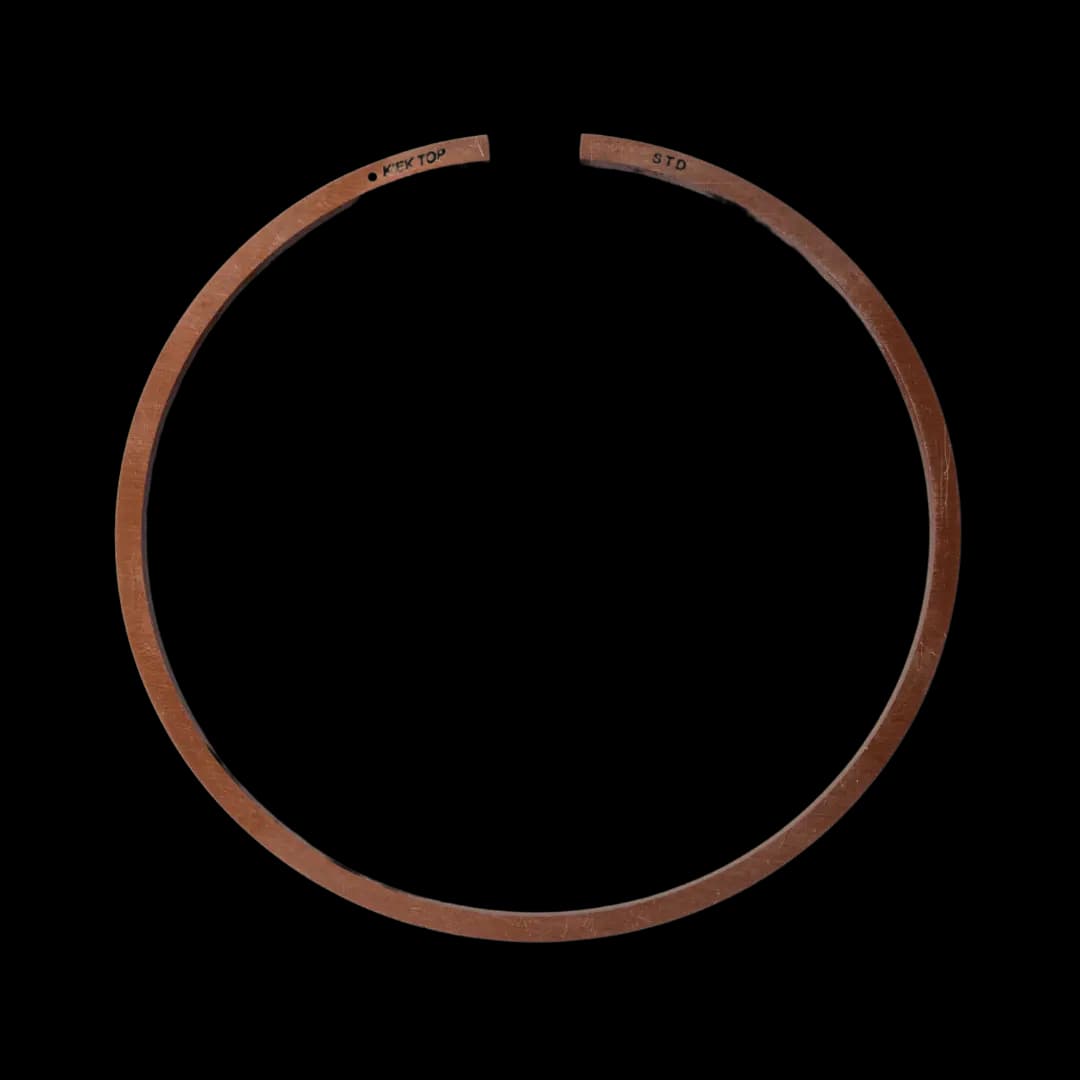

· رینگ کمپرس فولاد Stainless Steel Alloy R-SSبا مولیبدن بالا و روکش کروم سخت 90 میکرونی و آبکاری Copper Plating

· با سختی 800تا Hm-V 1000به منظور کاهش اصطکاک با جدار

· داخلی سیلندر و عمر بیشتر و انتقال بهتر حرارت به جداره سیلندر

· تـراش زاویـه داخلـی رینـگ کمپـرس جهـت افزایـش گازبندی

· رینگ Internal Bevel Top, Positive Twist Type

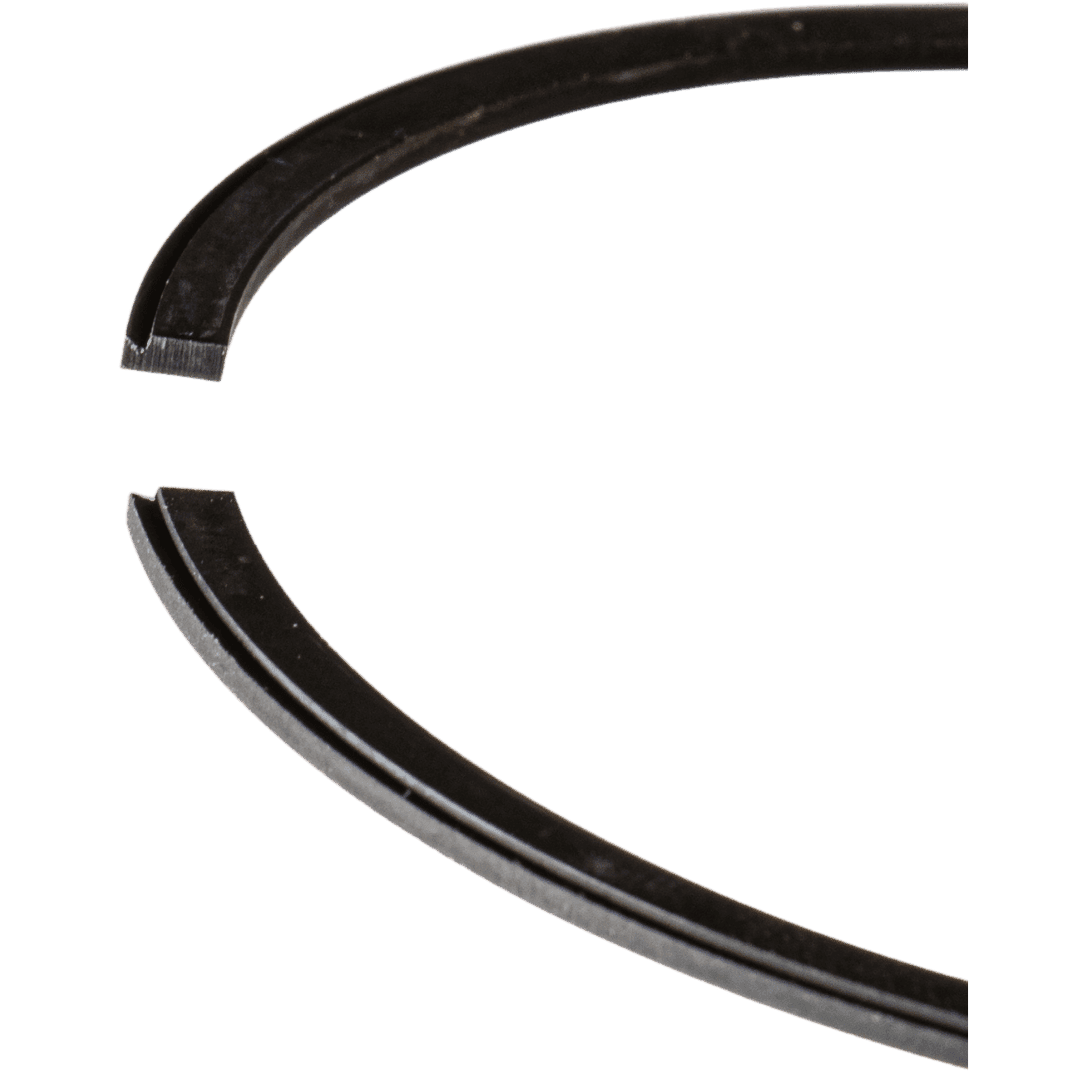

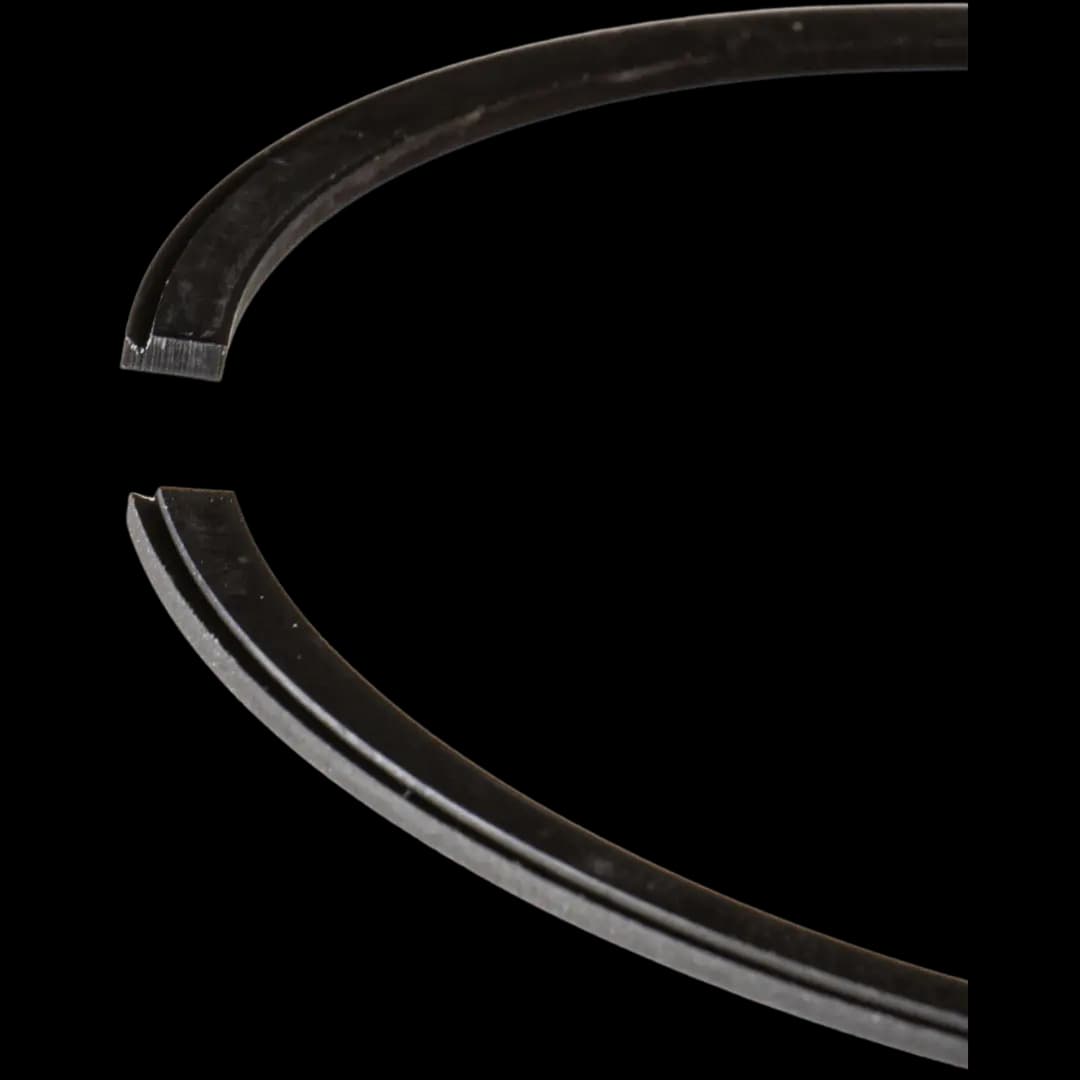

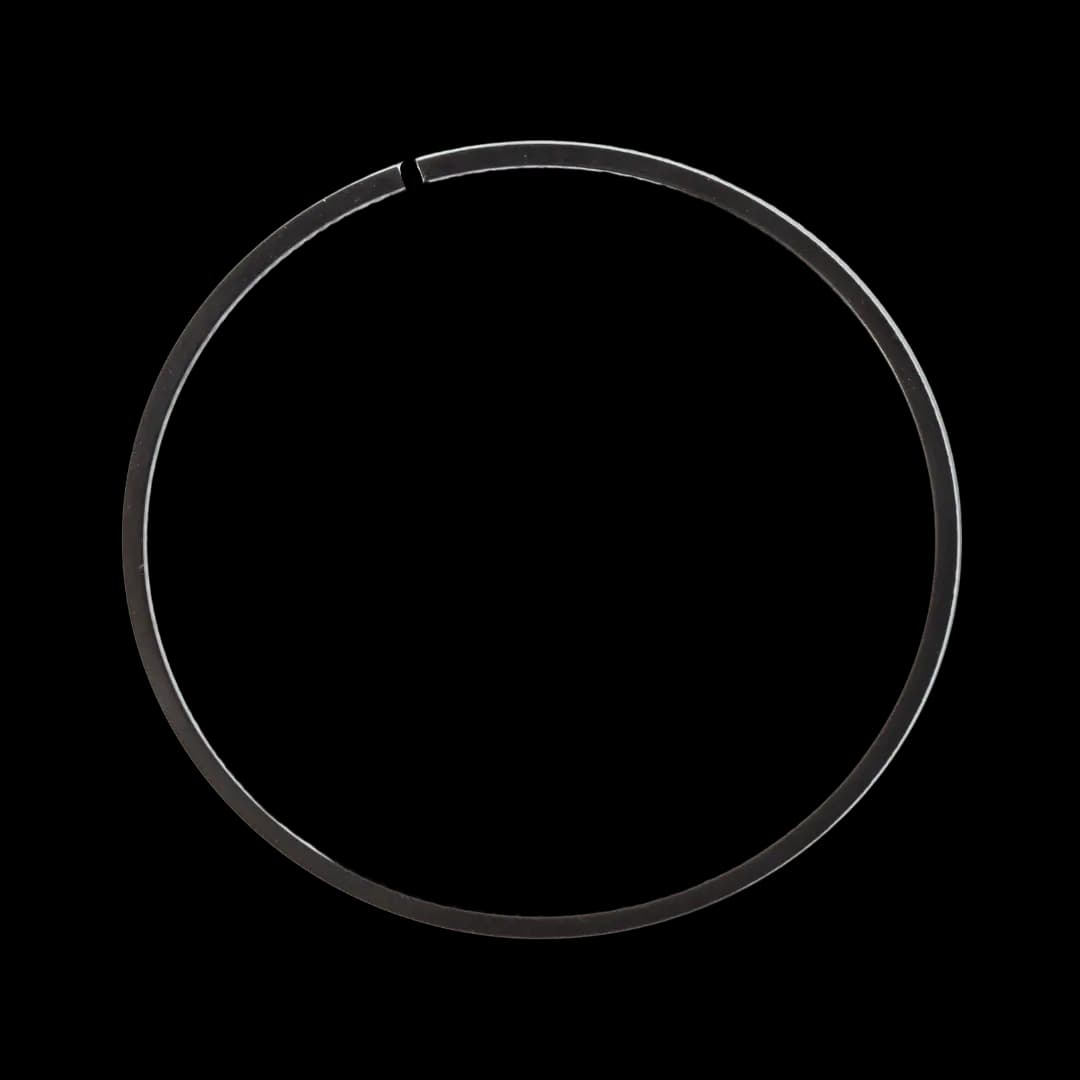

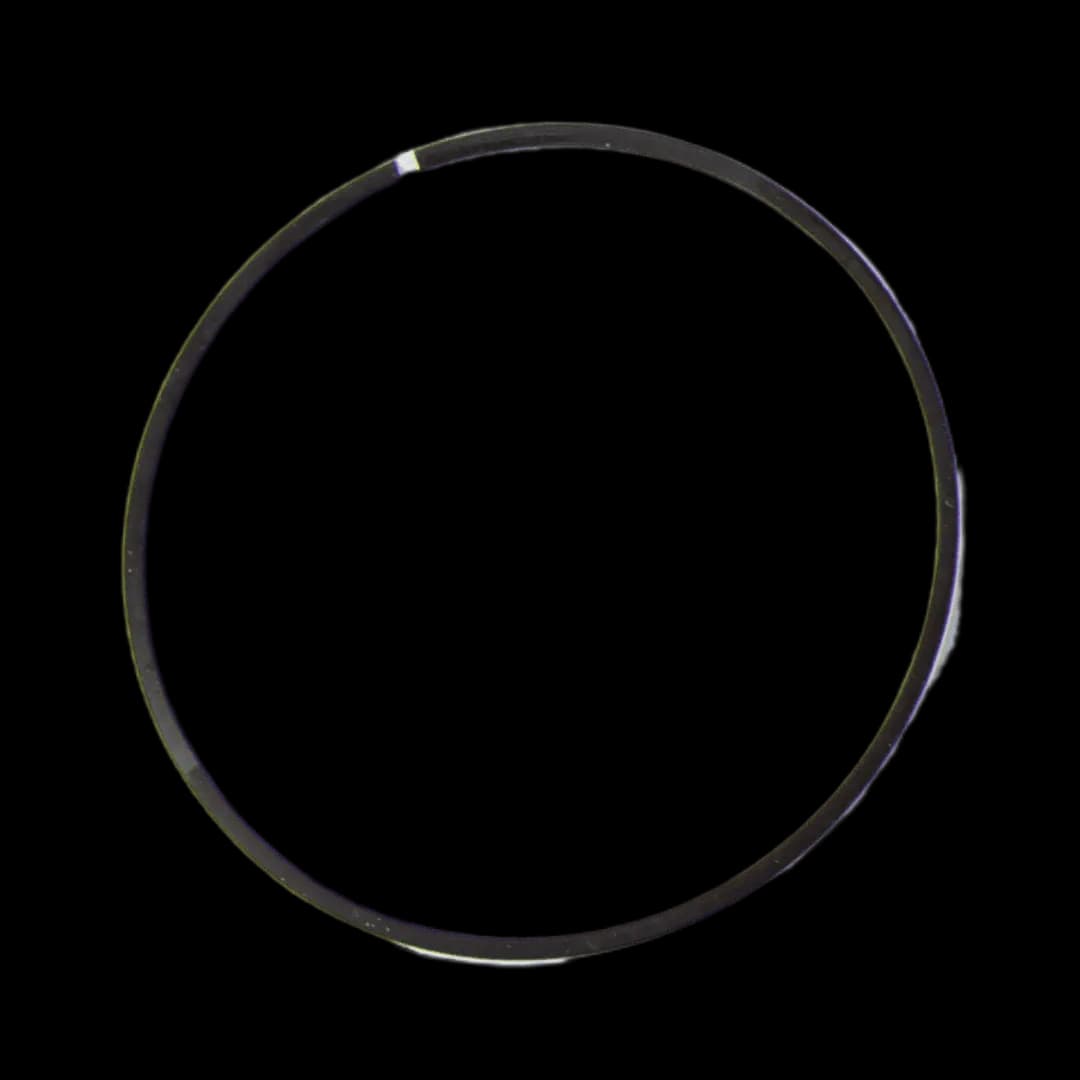

· رینگ وسط چدنی فسفاته با لبه روغن برگردان بزرگ جهت جلوگیری از روغن سوزی (Napier Ring, Under-Cut Stepped)

· دهنه رینگ کمپرس و رینگ وسط 0.25تا 0.35 میلیمتر (فیلر 25 تا 35)

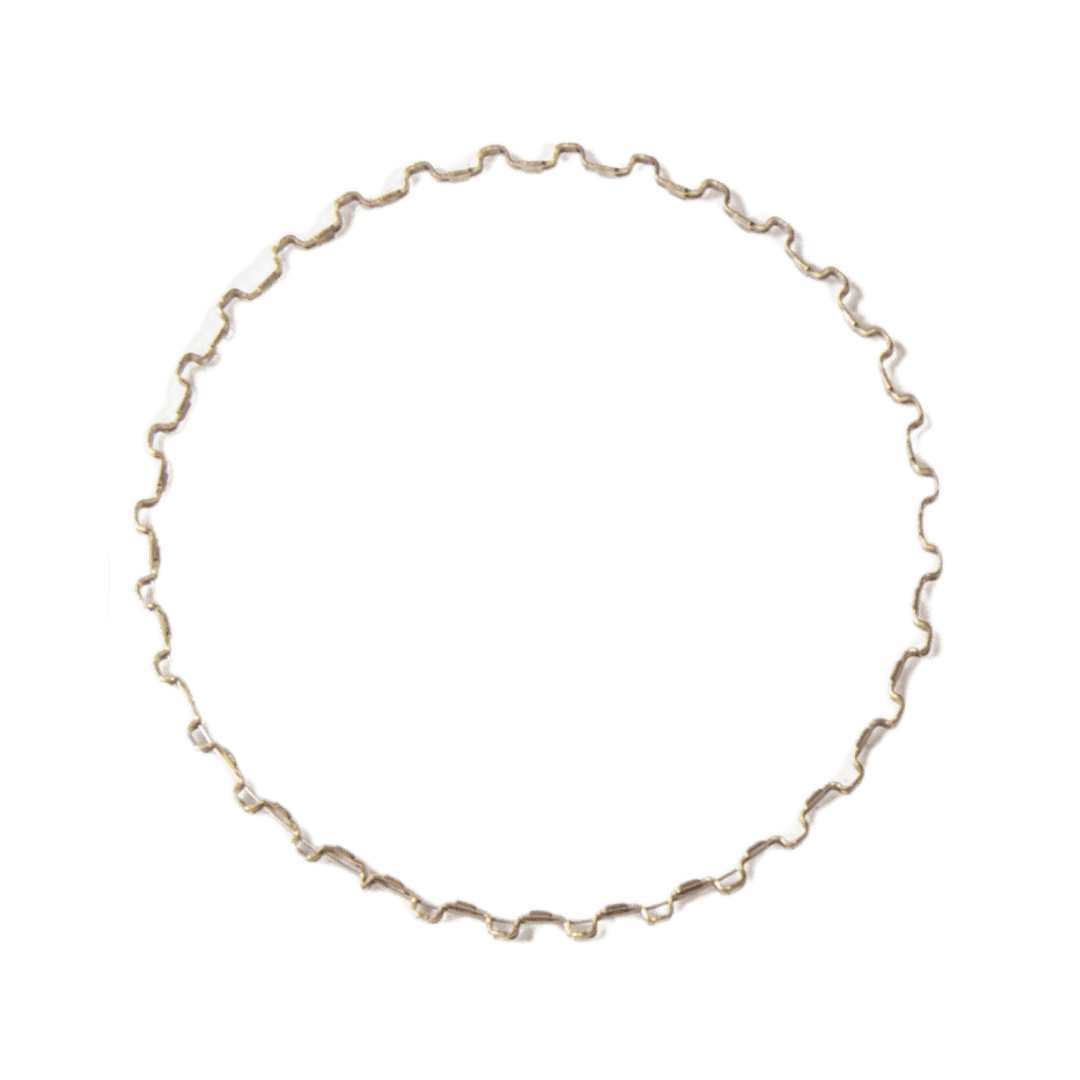

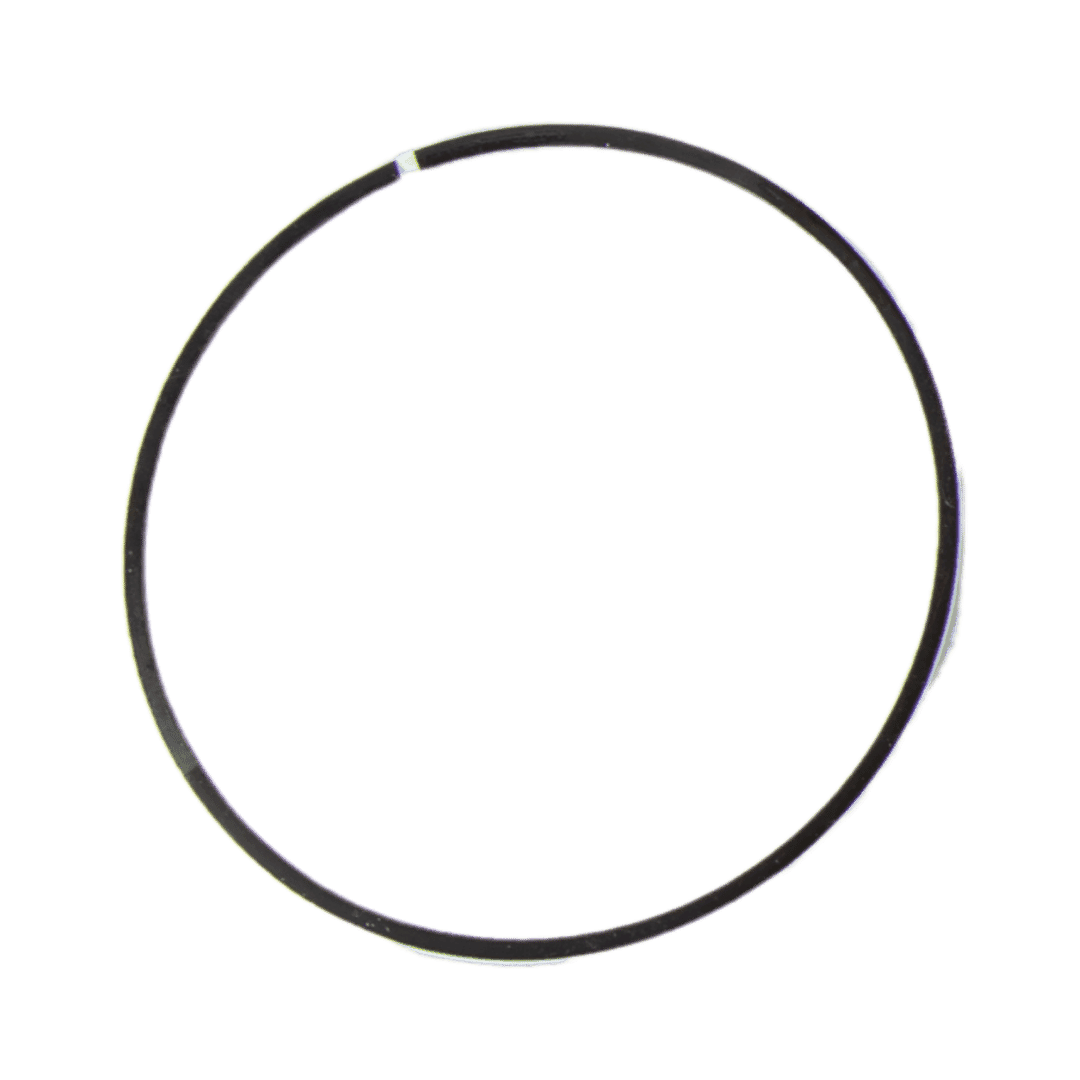

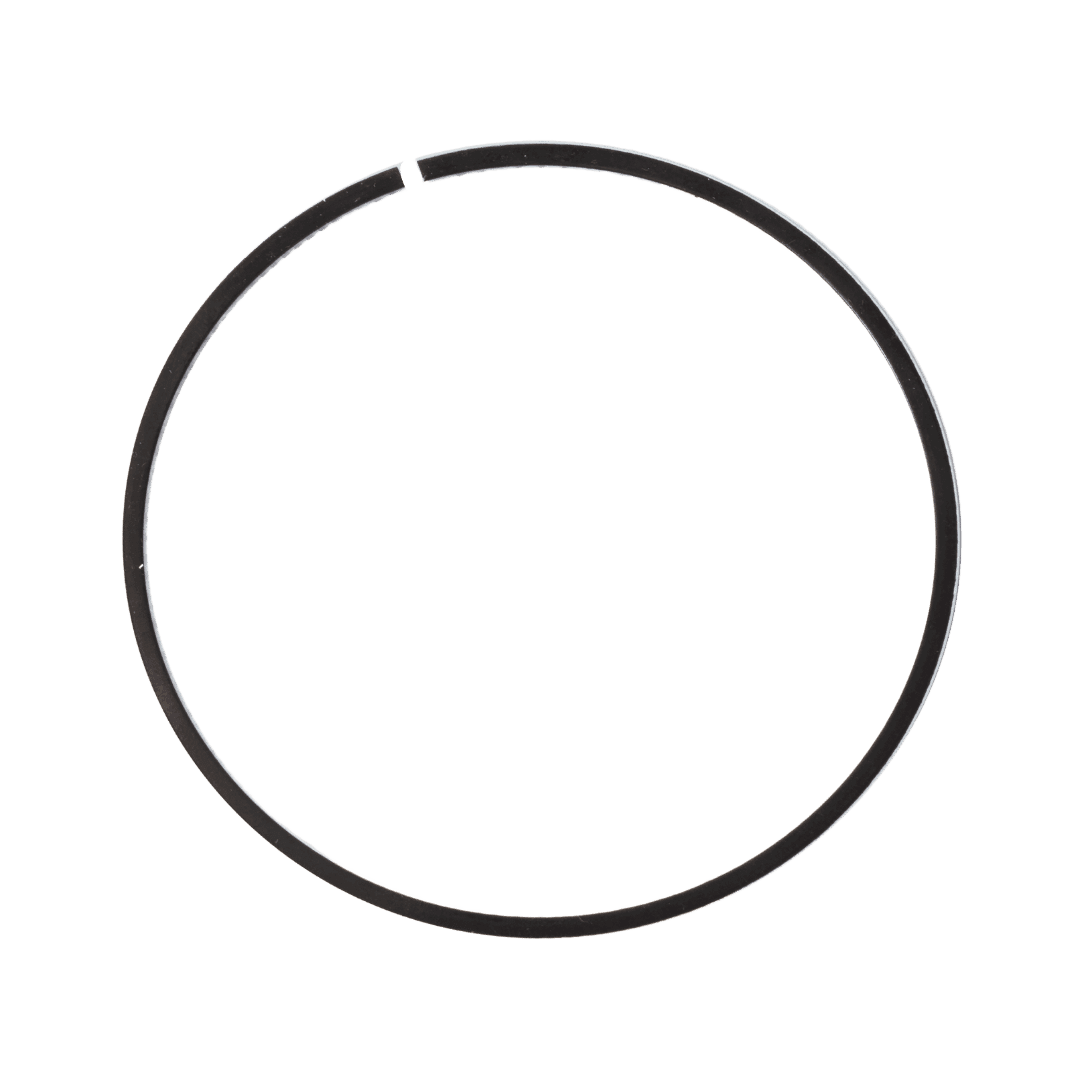

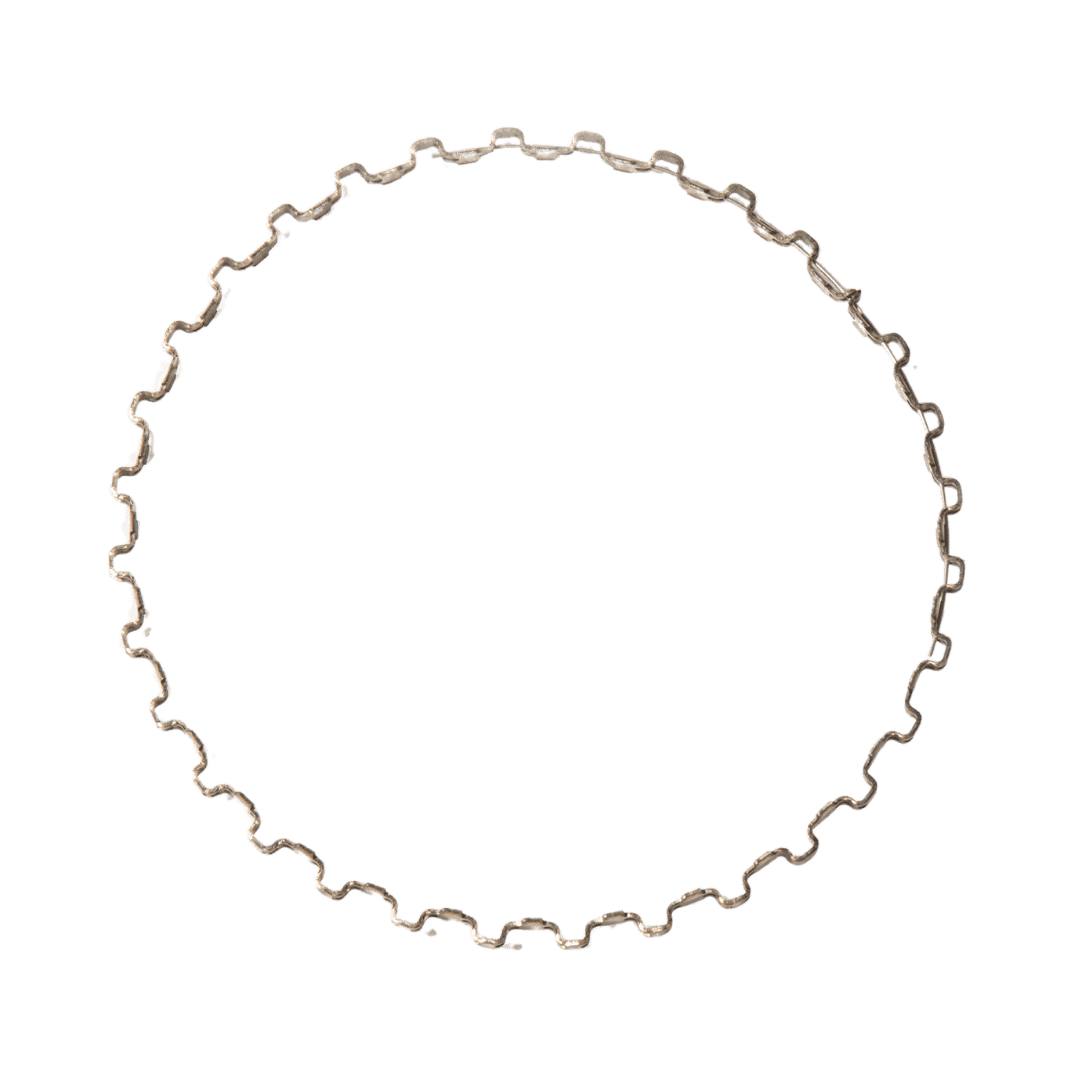

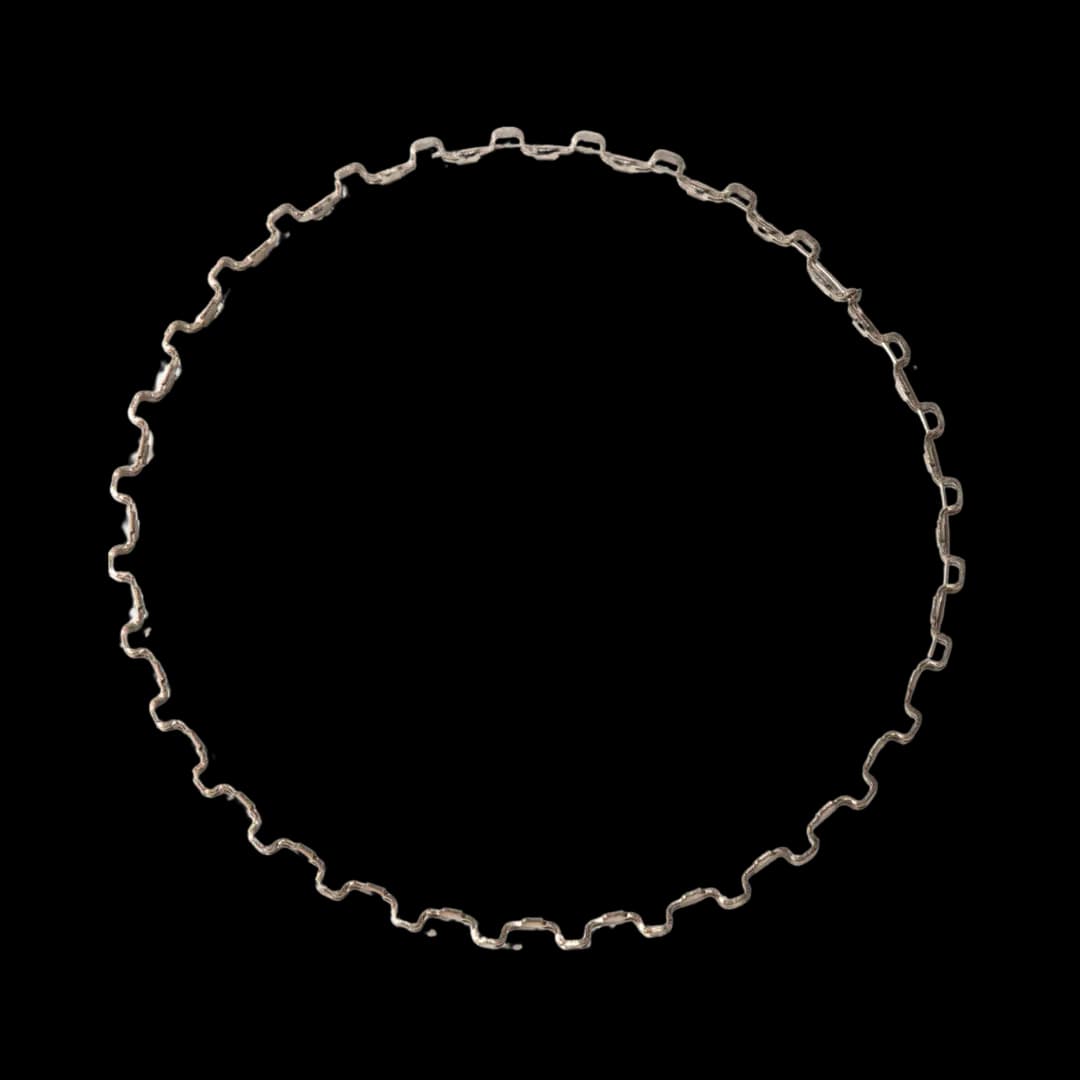

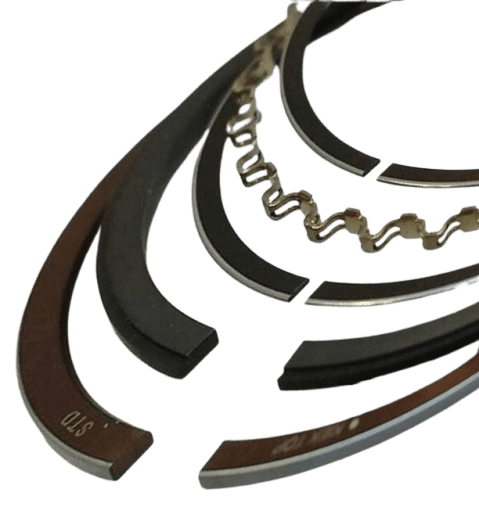

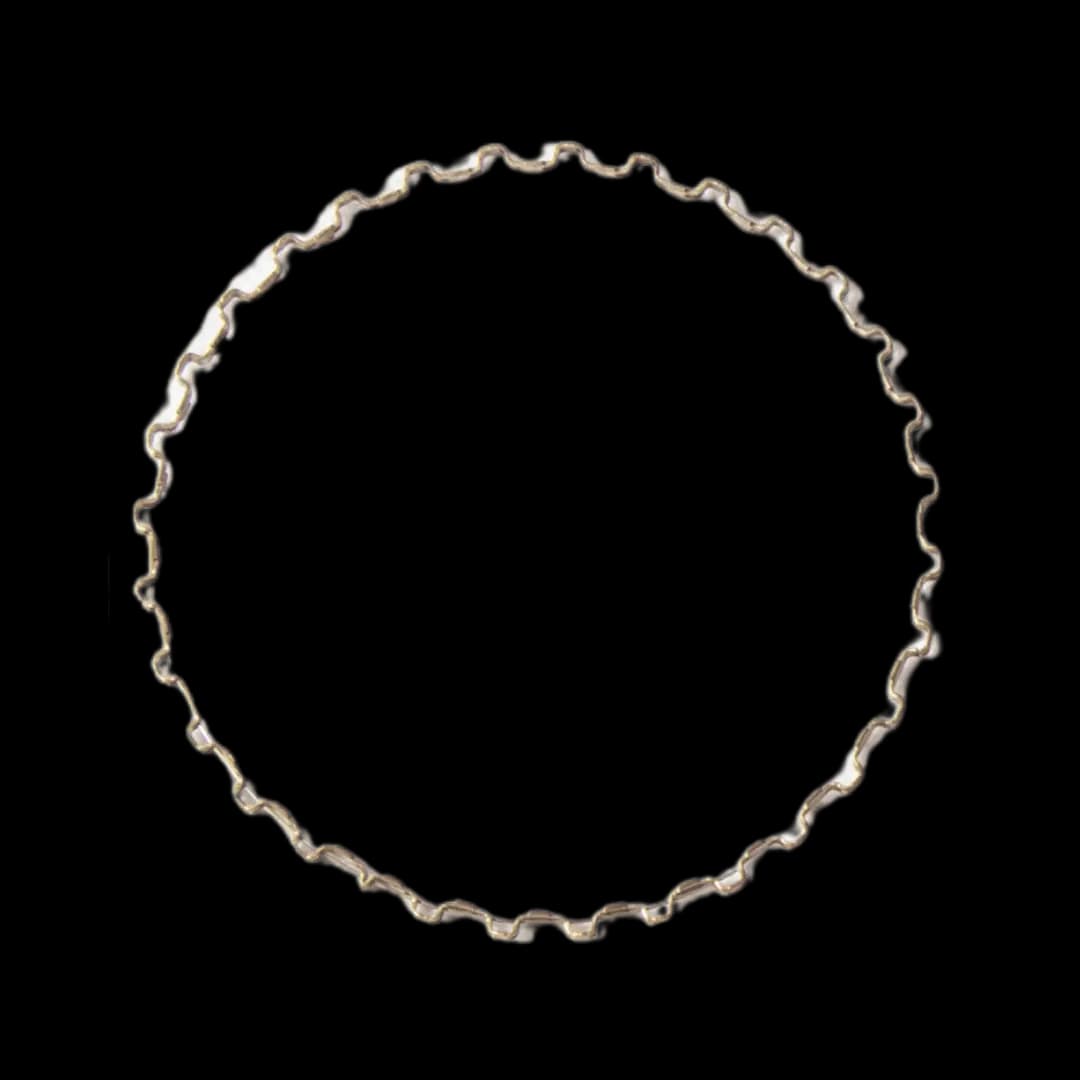

· رینگ روغن 3تکه با تیغه های فولادی کروم دار و اکسپندر 33 دندانه ساخت آلمان

· ضخامت دقیق رینگ جهت چرخش بهتر در شیار پیستون تولید شده از مواد درجه یک آلمانی و ژاپنی بدون روغن کم کردن، روغن سوزی و رد کردن کمپرس حفظ خاصیت فنری در حرارت و دور موتور بالا

· مناسب خودروهای CNG

· تحت لیسانس و نظارت DAkkS GERMANY

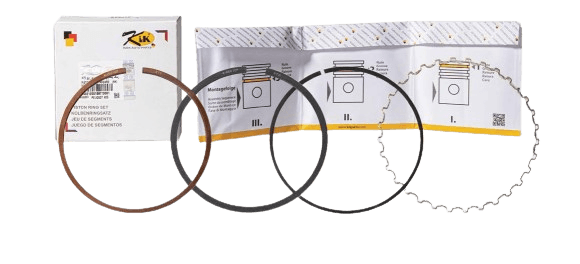

مجموعه رینگ موتور ارائه شده، نتیجه طراحی مشترک شرکت KIEK GERMANY با همکاری شرکت‌های پیشرو رینگ‌ساز اروپایی، ژاپنی و آمریکایی است. این رینگ‌ها با استفاده از مواد اولیه درجه یک آلمانی و ژاپنی و فرآیندهای تولید پیشرفته، برای ارائه عملکرد بهینه و دوام بالا طراحی شده‌اند، به خصوص برای خودروهایی که از سوخت CNG استفاده می‌کنند. رینگ کمپرس از فولاد Stainless Steel Alloy R-SS با مولیبدن بالا ساخته شده و دارای روکش کروم سخت 90 میکرونی و آبکاری Copper Plating است که با سختی بالا (800 تا 1000 Hm-V) اصطکاک با جداره سیلندر را کاهش داده، عمر قطعات را افزایش داده و انتقال حرارت را بهبود می‌بخشد. طراحی داخلی زاویه‌دار (Internal Bevel Top, Positive Twist Type) در رینگ کمپرس، گازبندی بهتری را فراهم می‌کند. رینگ وسط از جنس چدنی فسفاته بوده و با طراحی لبه روغن برگردان (Napier Ring, Under-Cut Stepped)، به طور مؤثری روغن اضافی را از جداره سیلندر پاک کرده و از روغن سوزی جلوگیری می‌کند. رینگ روغن از نوع سه‌تکه با تیغه‌های فولادی کروم‌دار و اکسپندر 33 دندانه ساخت آلمان است که کنترل بهینه روغن را تضمین می‌کند. ضخامت دقیق رینگ‌ها و دهنه استاندارد آن‌ها، حرکت روان و مؤثر رینگ در شیار پیستون را فراهم کرده و خواص فنری رینگ در دماها و دورهای بالای موتور حفظ می‌شود. این محصول تحت لیسانس و نظارت DAkkS GERMANY عرضه می‌شود و در جدول همراه، کاربرد آن‌ها برای خودروهای مختلف مشخص شده است.

وظایف اصلی رینگ پیستون

1. جلوگیری از نشت روغن به محفظه احتراق (نگهداری روغن):
   • رینگ پیستون مانع ورود روغن موتور به داخل محفظه احتراق می‌شود و بدین ترتیب از روغن‌سوزی و کاهش سطح روغن موتور جلوگیری می‌کند.
2. حفظ فشار داخل سیلندر و کمک به فرآیند احتراق:
   • با عایق‌بندی سیلندر، از نشت گازهای احتراق به زیر پیستون جلوگیری می‌کند تا فشار لازم برای قدرت‌دهی موتور حفظ شود.
3. انتقال حرارت از پیستون به دیواره سیلندر:
   • رینگ پیستون حرارت تولید شده بر اثر احتراق را از پیستون به جداره‌ی سیلندر منتقل می‌کند تا پیستون بیش از حد داغ نشود و عمر آن افزایش یابد.
4. جلوگیری از تماس مستقیم پیستون با دیواره سیلندر:
   • با ایجاد یک فاصله یا تماس حداقلی، سطح تماس و اصطکاک بین پیستون و سیلندر کاهش پیدا می‌کند و از سایش و خرابی هر دو قطعه ممانعت به عمل می‌آید.
5. عایق‌بندی محفظه احتراق در برابر نشت سوخت و هوای ورودی:
   • رینگ از فرار مخلوط سوخت و هوا قبل از احتراق و همچنین از ورود گرد و غبار، آلودگی و سیالات اضافی به درون محفظه جلوگیری می‌کند.
6. کاهش استهلاک قطعات داخلی موتور:
   • با مدیریت صحیح تماس‌ها و حرکت‌ها، باعث می‌شود قطعات داخلی مانند پیستون و سیلندر دیرتر مستهلک شوند و موتور عمر بیشتری پیدا کند.

رینگ‌های موتور قطعاتی مصرفی هستند که تحت شرایط بسیار سخت دما، فشار، اصطکاک و تنش مکانیکی کار می‌کنند و به مرور زمان دچار فرسودگی می‌شوند. تعویض این قطعات معمولاً بخشی از فرآیند تعمیرات اساسی موتور (اورحال) محسوب می‌شود و برای بازیابی عملکرد اولیه موتور ضروری است.

1. نکات مهم در نصب و تعویض:

• انتخاب رینگ مناسب: استفاده از رینگ‌هایی با ابعاد (قطر، ضخامت شعاعی و محوری)، جنس و نوع شیار مناسب برای مدل خاص موتور و نوع پیستون بسیار حیاتی است. ابعاد رینگ‌ها باید دقیقاً با ابعاد سیلندر و شیارهای پیستون مطابقت داشته باشد. جدول ارائه شده در تصویر نشان‌دهنده تطابق این رینگ‌ها با مدل‌های مختلف خودرو است.
• آماده‌سازی سیلندر: قبل از نصب رینگ‌های جدید، جداره داخلی سیلندر باید به دقت بررسی شده و در صورت نیاز هونینگ (Honing) شود. هونینگ ایجاد الگوهای ریز روی سطح سیلندر است که به نشستن صحیح رینگ‌ها (Seating) و حفظ لایه روغن برای روان‌کاری مناسب کمک می‌کند. در صورت وجود ساییدگی بیش از حد یا بیضی شدن سیلندر، نیاز به بوش‌زنی یا تعویض سیلندر وجود دارد.
• بررسی پیستون: شیارهای رینگ روی پیستون باید از نظر ساییدگی، تاب برداشتن یا تجمع کربن بررسی و تمیز شوند. رینگ‌های جدید باید به راحتی در شیارهای پیستون حرکت کنند اما لقی عمودی بیش از حد نداشته باشند.

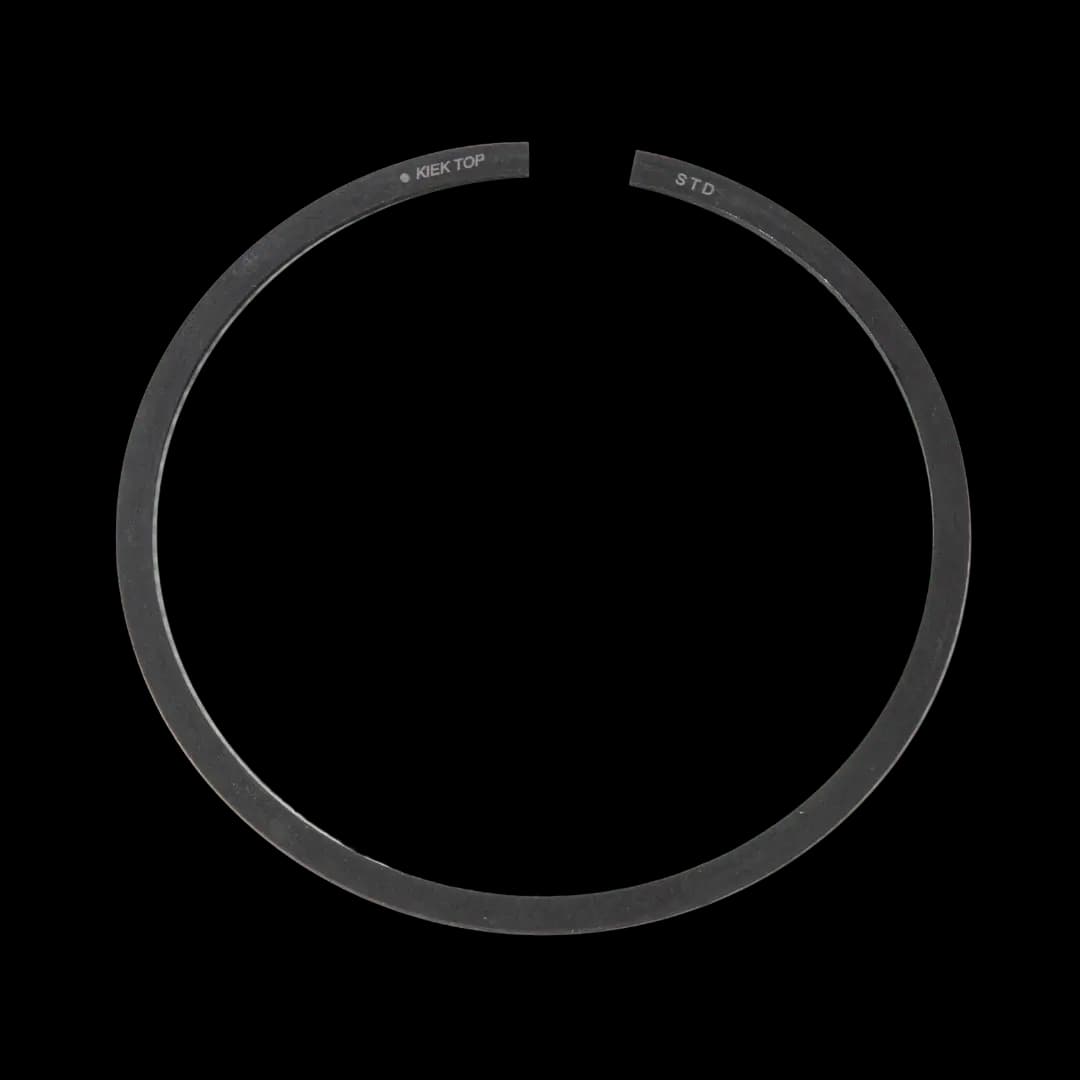

• نصب صحیح رینگ‌ها: رینگ‌ها باید با جهت صحیح (برخی رینگ‌ها جهت نصب مشخصی دارند که معمولاً با علامت TOP روی آن‌ها مشخص شده است) و ترتیب درست روی پیستون نصب شوند. ابزار مخصوص نصب رینگ برای جلوگیری از شکستن یا تاب برداشتن آن‌ها ضروری است.
• تنظیم دهنه رینگ‌ها: قبل از نصب پیستون در سیلندر، دهنه یا فاصله انتهایی رینگ‌ها در داخل سیلندر باید اندازه‌گیری و در صورت لزوم تنظیم شود. دهنه بیش از حد کم می‌تواند در اثر انبساط حرارتی رینگ در دمای بالا باعث گیر کردن آن در سیلندر شود، در حالی که دهنه بیش از حد زیاد باعث نشت کمپرس و روغن سوزی می‌شود.
• آرایش دهنه رینگ‌ها: هنگام نصب پیستون در سیلندر، دهنه رینگ‌های مختلف باید نسبت به یکدیگر با زاویه مشخصی (معمولاً 120 یا 180 درجه) قرار گیرند تا خطی شدن دهنه‌ها و نشت کمپرس و روغن به حداقل برسد.
• روان‌کاری اولیه: قبل از نصب پیستون همراه با رینگ‌ها در سیلندر، سطح رینگ‌ها و جداره سیلندر باید با روغن موتور تمیز روان‌کاری شوند.

2. بازرسی و نگهداری:

بازرسی رینگ موتور بدون باز کردن موتور و پیستون‌ها امکان‌پذیر نیست. سلامت رینگ‌ها از طریق تست‌های تشخیصی مانند تست کمپرس موتور یا تست نشت کمپرس (Leak-down Test) ارزیابی می‌شود. سلامت جداره سیلندر نیز با ابزار مخصوص (مانند بورگیج - Bore Gauge) در زمان باز بودن موتور بررسی می‌شود.

3. علائم خرابی و زمان تعویض:

• علائم خرابی رینگ‌ها:
  • کاهش محسوس کمپرس موتور در یک یا چند سیلندر (کاهش توان و شتاب).
  • افزایش شدید مصرف روغن موتور.
  • مشاهده دود آبی رنگ غلیظ از اگزوز (به خصوص هنگام گاز دادن یا در سربالایی‌ها).
  • شنیدن صدای غیرعادی (مانند صدای تق تق) از ناحیه پیستون‌ها (در موارد ساییدگی شدید).
  • مشاهده آثار روغن در منیفولد ورودی یا خروجی (در صورت نشت شدید).
  • فشار بیش از حد در کارتر موتور (افزایش Blow-by که می‌تواند منجر به نشتی از کاسه نمدها شود).
• زمان تعویض: رینگ‌های موتور جزو قطعاتی هستند که معمولاً عمر بالایی دارند و زمان تعویض آن‌ها مستقیماً اعلام نمی‌شود. تعویض رینگ‌ها معمولاً در زمان تعمیرات اساسی موتور (زمانی که موتور باز می‌شود تا قطعات دیگری مانند یاتاقان‌ها، سوپاپ‌ها یا بوش سیلندرها نیز بررسی و تعویض شوند) و پس از طی مسافت‌های بالا که علائم فرسودگی (مانند کاهش کمپرس و افزایش مصرف روغن) ظاهر می‌شود، انجام می‌گیرد. کیلومتر دقیق تعویض بسته به نوع خودرو، شرایط رانندگی، کیفیت روغن و نگهداری موتور متفاوت است، اما اغلب در کارکردهای بالای 150,000 تا 250,000 کیلومتر یا بیشتر نیاز به بررسی و احتمالاً تعویض پیدا می‌کنند.

4. فرآیند تعویض و عدم تعمیر:

رینگ‌های موتور قطعاتی هستند که پس از فرسوده شدن یا آسیب دیدن، قابل تعمیر نیستند و حتماً باید با رینگ‌های نو و مناسب جایگزین شوند. فرآیند تعویض رینگ‌ها نیازمند باز کردن کامل موتور، خارج کردن پیستون‌ها از سیلندر و استفاده از ابزار و تکنیک‌های تخصصی است. این کار بسیار حساس بوده و نیاز به مهارت و تجربه بالایی دارد. هرگونه اشتباه در انتخاب رینگ، آماده‌سازی سیلندر، نصب یا تنظیم دهنه رینگ‌ها می‌تواند منجر به آسیب‌های جدی و پرهزینه به موتور شود. بنابراین، اکیداً توصیه می‌شود تعویض رینگ موتور توسط مکانیک ماهر و متخصص و در کارگاه‌های مجهز انجام پذیرد.
